На первый взгляд здание кажется абсолютно неподвижной конструкцией. Фундамент, бетонные стены, перекрытия – что там вообще может двигаться? На самом деле строительные конструкции постоянно немного меняют свои размеры. Причиной становится температура, усадка материалов, нагрузка, движение грунта и целый ряд других факторов.
Эти перемещения обычно невелики, иногда речь идет буквально о миллиметрах. Но для жесткой конструкции даже нескольких миллиметров вполне достаточно, чтобы появились трещины, сколы или другие повреждения.
Чтобы здание могло спокойно воспринимать такие изменения, предусматривают деформационные швы. Разберемся, что это такое, где они нужны и почему просто заполнить щель между двумя конструкциями раствором – далеко не всегда хорошая идея.
Что такое деформационный шов
Если говорить простыми словами, деформационный шов – это специальный разрыв в строительной конструкции, который позволяет отдельным ее частям немного перемещаться независимо друг от друга.
Представим длинную бетонную конструкцию. Летом она нагревается и расширяется, зимой охлаждается и сокращается. Если жестко зафиксировать ее по всей длине и не оставить места для движения, внутри материала начнут расти напряжения.
В определенный момент конструкция может не выдержать, и тогда компенсация произойдет сама собой – только уже в виде трещины.
Деформационный шов позволяет заранее определить место, где такие перемещения будут происходить контролируемо. При этом задача строителей заключается не только в том, чтобы оставить зазор. Его еще необходимо правильно герметизировать, защитить от воды, грязи и механического воздействия.
Зачем нужны деформационные швы
Основная задача шва – снизить внутренние напряжения в конструкции.
Причины их появления могут быть разными. Например, бетон дает усадку во время твердения. Большое здание может неравномерно осаживаться. Наружные конструкции нагреваются солнцем и охлаждаются ночью. На промышленных объектах добавляются вибрации от оборудования.
Без компенсации все эти процессы постепенно отражаются на состоянии здания.
Правильно устроенные деформационные швы позволяют снизить риск появления случайных трещин, разрушения отделочных материалов, повреждения гидроизоляции и деформации отдельных элементов.
Особенно актуальны они для протяженных зданий, промышленных полов, паркингов, складов, мостов, тоннелей и других крупных сооружений.
Какие бывают деформационные швы
Общее название одно, но причины перемещений могут отличаться. Поэтому и швы подразделяют на несколько основных видов.
Температурные швы
Самый понятный пример.
Практически любой строительный материал изменяет размеры при изменении температуры. Летом конструкция расширяется, зимой сжимается. Чем она длиннее, тем заметнее становится суммарное перемещение.
Температурные швы разделяют протяженную конструкцию на отдельные участки. Благодаря этому каждый из них может расширяться и сокращаться, не создавая чрезмерного напряжения в соседних элементах.
Такие решения часто применяют в длинных зданиях, фасадах, бетонных площадках, мостовых сооружениях и промышленных объектах.
Усадочные швы
Особенно хорошо они знакомы тем, кто занимается бетонными полами.
Свежий бетон после укладки постепенно теряет часть влаги и уменьшается в объеме. Происходит усадка. При этом внутри плиты возникают растягивающие напряжения.
Если оставить процесс без контроля, бетон сам выберет место, где ему треснуть. Причем это место редко оказывается удобным.
Поэтому в бетонных полах выполняют специальные усадочные швы – обычно путем нарезки поверхности на определенную глубину. Получается заранее ослабленная линия, по которой и должно происходить контролируемое раскрытие.
Осадочные швы
Здесь причина уже не в температуре и не в усадке бетона, а в возможном движении частей здания относительно друг друга.
Например, разные участки сооружения могут иметь неодинаковую этажность и массу. Соответственно, нагрузка на основание также будет отличаться. Одна часть здания способна оседать сильнее другой.
Чтобы эта разница не привела к серьезным трещинам, конструкцию разделяют осадочным швом.
Это уже более серьезное решение, которое предусматривается на стадии проектирования здания.
Сейсмические швы
В районах с сейсмической активностью здания проектируют с учетом возможных колебаний грунта.
Крупную конструкцию могут разделять на отдельные блоки, способные перемещаться относительно друг друга во время землетрясения. Для этого и используют антисейсмические деформационные швы.
Размер, расположение и устройство таких швов определяются расчетами. Здесь вариант «сделаем примерно вот такой зазор» совершенно не подходит.
Изоляционные швы
Этот тип часто встречается при устройстве бетонных полов.
Допустим, бетонная плита примыкает к колонне, стене или фундаменту оборудования. Если соединить их жестко, любое взаимное перемещение может привести к появлению трещины.
Поэтому между конструкциями оставляют изоляционный зазор. Он позволяет плите немного изменять размеры независимо от соседнего элемента.
Особенно внимательно такие швы выполняют вокруг колонн, поскольку именно возле их углов нередко возникают трещины.
Из чего состоит деформационный шов
Сам шов – это не обязательно просто пустая щель.

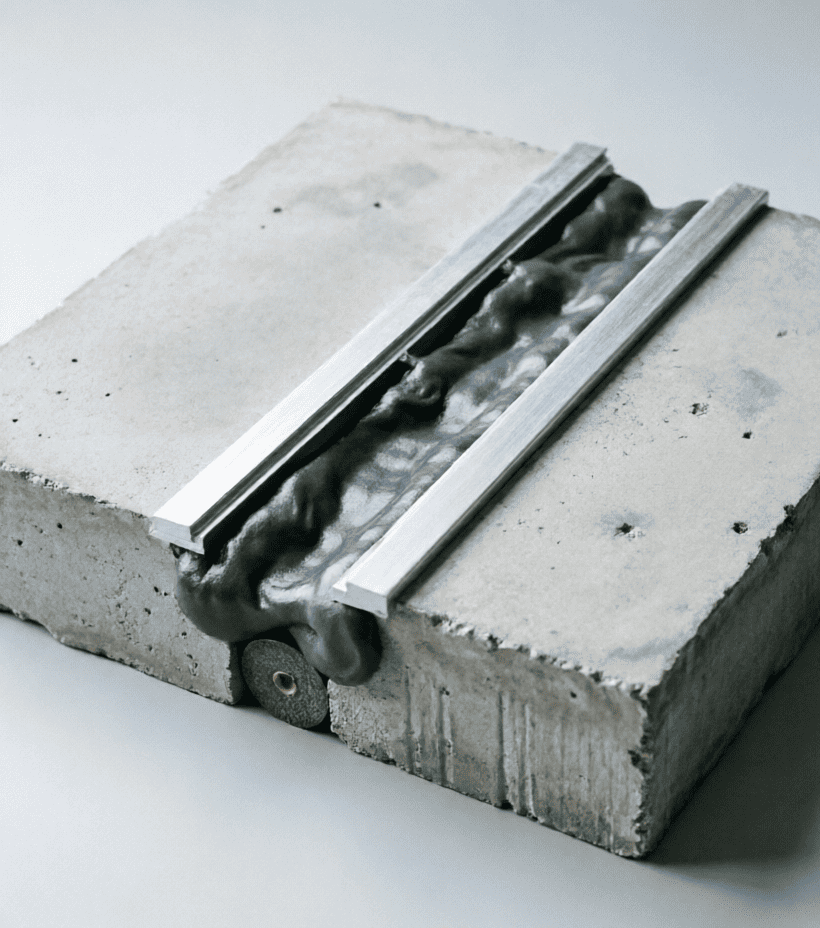

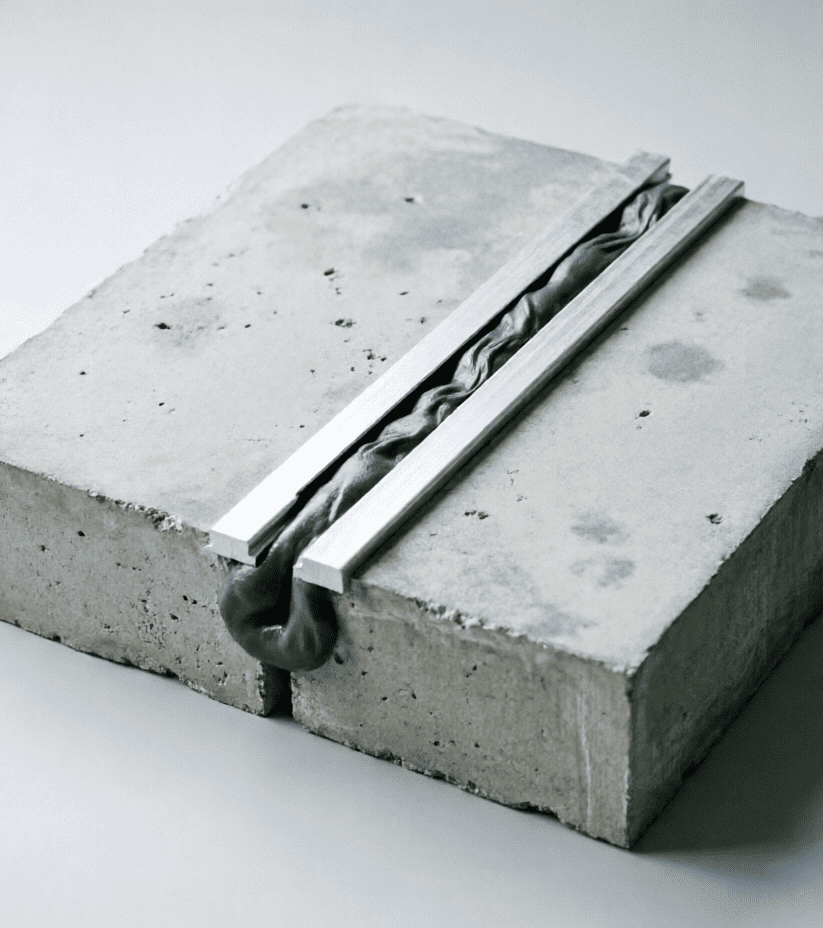

Конструкция зависит от места применения и предполагаемых нагрузок. В простых случаях используется уплотнительный жгут и эластичный герметик. На более ответственных объектах применяются специальные профили, гидрошпонки, металлические элементы и комплексные системы.
Для наружных и подземных конструкций важно обеспечить защиту от проникновения воды. Для промышленных полов большое значение имеет устойчивость к механическим нагрузкам.
Если через шов постоянно ездит погрузчик, обычный мягкий герметик может быстро разрушиться. Здесь уже требуется решение, способное одновременно воспринимать движение конструкции и защищать края бетона.
Получается, что одинаково выглядящие швы на складе и, например, в стене подземного сооружения могут иметь совершенно разное устройство.
Чем заполняют деформационные швы
Материал выбирают исходя из того, насколько активно будет двигаться шов и в каких условиях он работает.
Часто применяются полиуретановые, силиконовые и другие эластичные герметики. Перед их нанесением внутри шва может устанавливаться специальный уплотнительный жгут.
Для бетонных полов используются материалы, способные выдерживать механические нагрузки и защищать кромки шва.
Если требуется гидроизоляция подземных конструкций, могут использоваться гидрошпонки и другие специальные элементы, устанавливаемые непосредственно при бетонировании.
Главное требование довольно простое: материал не должен мешать работе самого шва. Если заполнить подвижный зазор жестким цементным раствором, он вскоре либо растрескается сам, либо начнет передавать нагрузку на соседние конструкции.
Почему швы иногда разрушаются
Даже правильно предусмотренный деформационный шов со временем может стать проблемным участком.
Одна из распространенных причин – неправильный выбор герметика. Например, материал рассчитан на небольшие перемещения, а фактически шов раскрывается значительно сильнее.
Вторая причина – плохая подготовка поверхности. Если на кромках остались пыль, грязь или плохо держащиеся частицы бетона, герметик может быстро отслоиться.
Есть и более простая проблема – шов сделали правильно, но во время последующего ремонта его просто залили раствором. После этого конструкция потеряла возможность свободно перемещаться, ради которой шов и предусматривался.
На промышленных полах дополнительным фактором становится транспортная нагрузка. Постоянное движение колес постепенно разрушает кромки, особенно если они изначально были плохо защищены.
Можно ли отказаться от деформационных швов
Иногда возникает логичный вопрос: а нельзя ли сделать конструкцию настолько прочной, чтобы швы вообще не понадобились?
Не всегда.
Увеличение армирования или марки бетона не отменяет температурного расширения, усадки и движения грунта. Более того, чрезмерно жесткая конструкция в некоторых ситуациях только сильнее накапливает внутренние напряжения.
Поэтому наличие шва – это не признак слабой конструкции. Наоборот, грамотно предусмотренный шов позволяет зданию нормально воспринимать те перемещения, которые невозможно полностью исключить.
Что важно учитывать при устройстве швов
Универсальной схемы, подходящей для любого объекта, не существует. Расположение и тип деформационных швов определяются назначением здания, его размерами, конструктивной схемой, температурным режимом, нагрузками и условиями эксплуатации.
При этом есть несколько общих принципов:
- шов должен допускать расчетное перемещение конструкции;
- его нельзя случайно перекрывать жестким материалом;
- герметизация должна соответствовать условиям эксплуатации;
- на участках с транспортной нагрузкой необходимо защищать кромки;
- в подземных сооружениях отдельно решается вопрос гидроизоляции;
- конструкция ответственных швов должна соответствовать проектной документации.
Особенно важно учитывать швы еще на стадии строительства. Исправлять неправильно выполненный узел после появления трещин и протечек обычно намного сложнее и дороже.
Деформационный шов – это не просто зазор
Главное, что стоит понимать: деформационные швы создаются не потому, что строители не могут сделать полностью монолитную конструкцию. Наоборот, это заранее предусмотренный технический элемент, позволяющий конструкции безопасно двигаться.
Температура меняется, бетон дает усадку, грунт оседает, оборудование создает вибрации – полностью убрать эти процессы невозможно. Зато можно сделать так, чтобы их последствия были контролируемыми.
Поэтому хороший деформационный шов должен решать сразу несколько задач: компенсировать движение, сохранять герметичность, защищать конструкцию от разрушения и при необходимости выдерживать эксплуатационную нагрузку.
Если тип шва выбран правильно, и технология его устройства соблюдена, он практически не привлекает к себе внимания. А это, пожалуй, лучший показатель его нормальной работы.
