Когда речь заходит о гидроизоляции бетонных конструкций, довольно быстро возникает вопрос: что установить в шов – бентонитовый шнур или гидрошпонку? Оба материала предназначены для защиты от воды, оба применяются при монолитных работах, но работают они совершенно по-разному.
Из-за этого сравнивать их по принципу «что лучше вообще» не совсем правильно. Все зависит от типа шва, давления воды, конструкции здания и даже от того, на каком этапе выполняются работы.
Разберемся без лишней теории: чем отличается бентонитовый шнур от гидрошпонки, где каждый вариант действительно удобен и когда экономия на гидроизоляции может выйти боком.
Сначала разберемся с задачей
Сам бетон считается достаточно плотным материалом, но стыки между отдельными этапами бетонирования всегда остаются потенциально уязвимыми.
Типичный пример – фундаментная плита уже залита, а стены подвала бетонируют позже. В месте соединения старого и нового бетона возникает рабочий шов. Внешне он может выглядеть совершенно нормально, однако именно по этому пути вода нередко пытается проникнуть внутрь.
Чтобы перекрыть ей дорогу, внутри конструкции заранее создают гидроизоляционный барьер.
Для этого и применяют бентонитовые шнуры, гидрофильные профили, гидрошпонки и различные комбинированные системы.

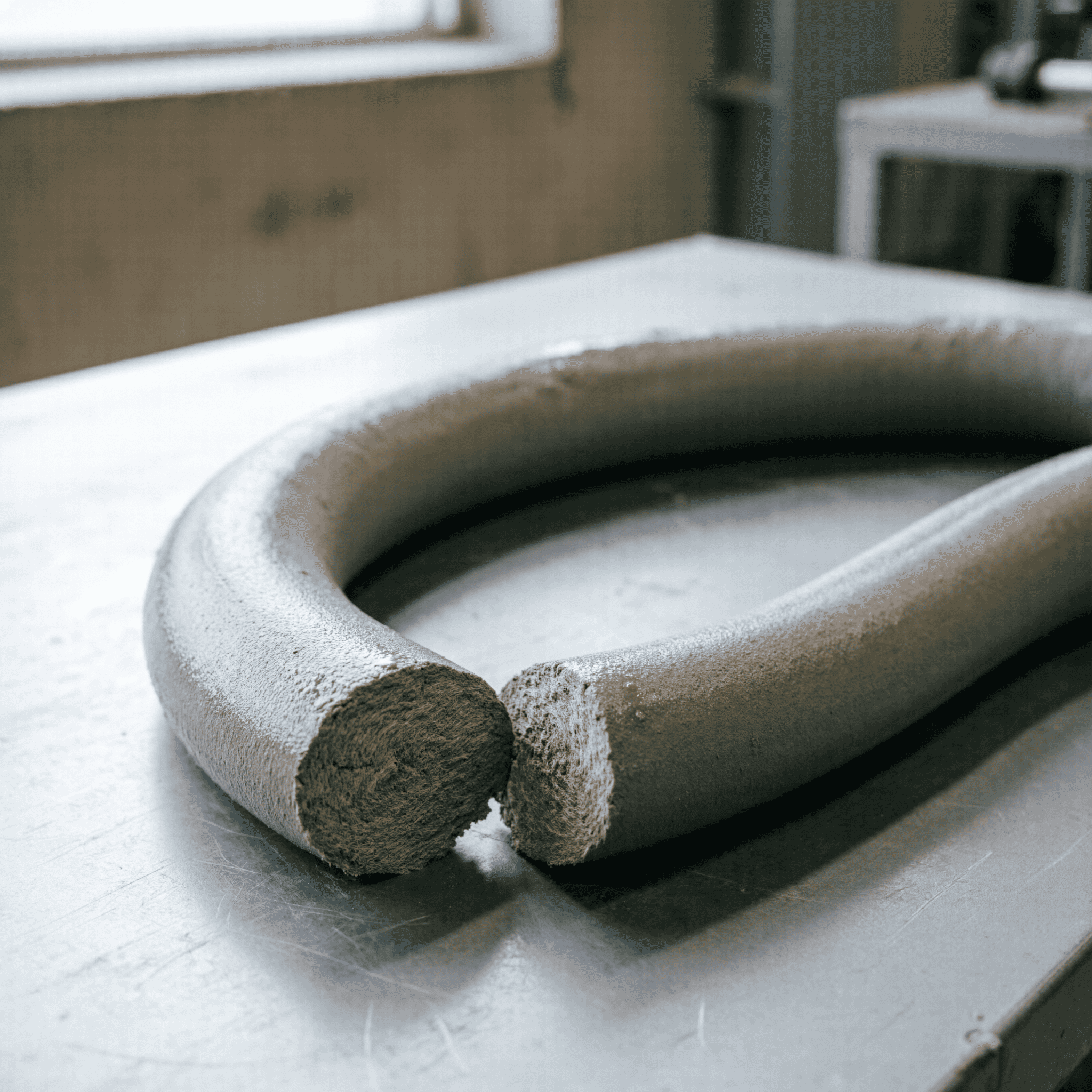

Как работает бентонитовый шнур
Принцип действия бентонитового шнура довольно простой.
В составе материала присутствует бентонит, который активно реагирует на контакт с водой. При намокании профиль увеличивается в объеме. Поскольку он находится внутри бетонного шва и свободно расширяться ему практически некуда, создается уплотняющее давление.
Грубо говоря, материал сам пытается заполнить свободные микрополости, через которые могла бы пройти вода.
Именно этим бентонитовый шнур и удобен: в сухом состоянии он компактен, легко устанавливается на подготовленное основание, а активную работу начинает непосредственно при появлении влаги.
Чаще всего его используют для гидроизоляции рабочих швов бетонирования, примыканий и отдельных проходов инженерных коммуникаций.

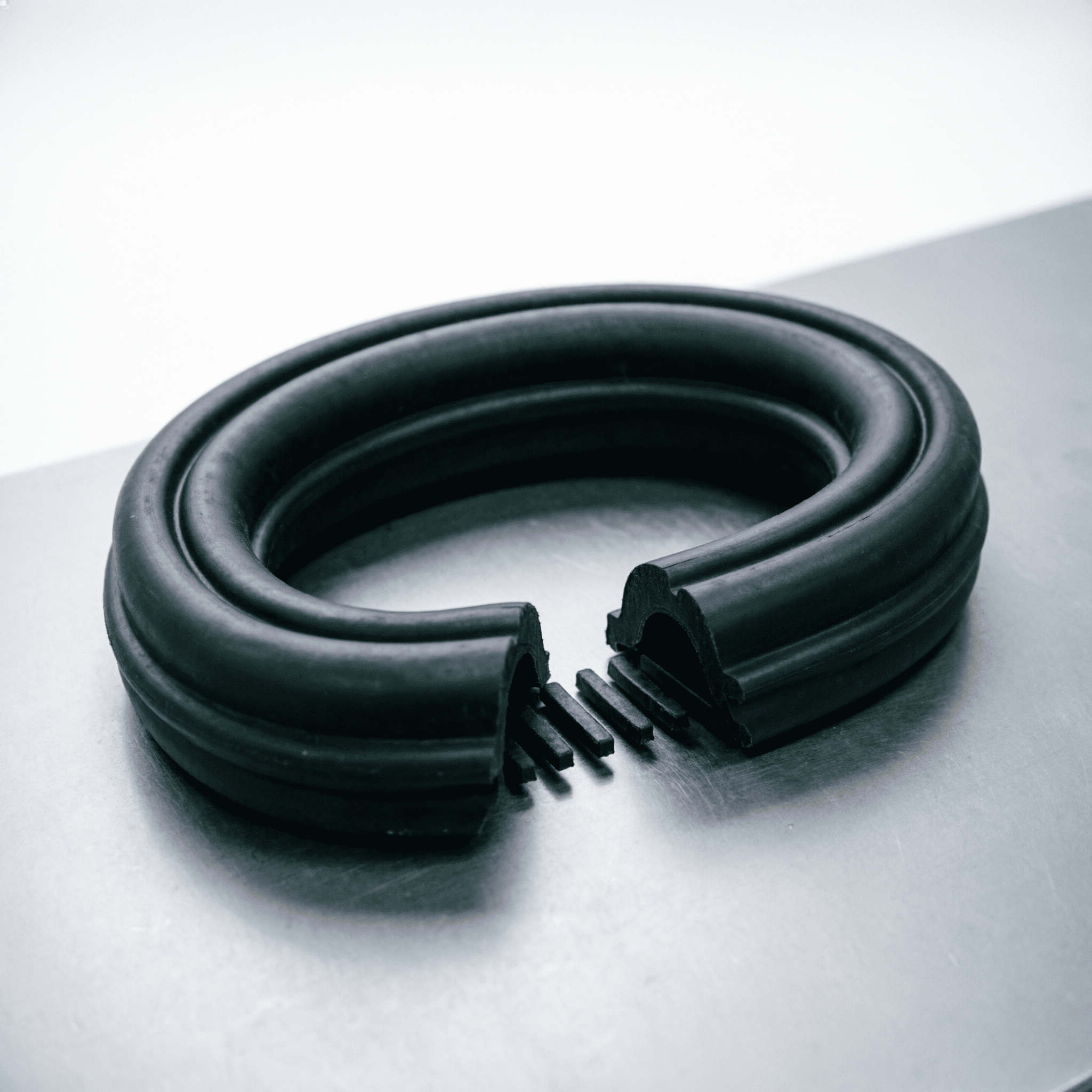

А что такое гидрошпонка
Гидрошпонка работает уже по другому принципу.
Это профилированная лента, обычно изготовленная из ПВХ, резины, термопластичных материалов или специальных полимеров. Она устанавливается непосредственно в зоне бетонного шва и физически перекрывает путь воде.
У гидрошпонки нет необходимости набухать. Водонепроницаемость обеспечивается самой геометрией и материалом профиля.
Часть шпонки оказывается замоноличена в одном бетонном элементе, другая – в соседнем. В результате вода, пытающаяся пройти через шов, встречает внутри конструкции протяженный гидроизоляционный барьер.
Существуют шпонки для рабочих, деформационных и других типов швов. И вот это принципиально важный момент: гидрошпонка может применяться там, где конструкция предусматривает заметные взаимные перемещения элементов.
Главное отличие двух технологий
Если максимально упростить, то разница выглядит так.
Бентонитовый шнур герметизирует шов за счет набухания при контакте с водой.
Гидрошпонка перекрывает путь воде своей конструкцией и остается постоянным физическим барьером внутри бетона.
Отсюда появляются и различия в области применения.
Бентонитовый профиль чаще используют в неподвижных рабочих швах, где большие перемещения конструкций не предполагаются.
Гидрошпонки позволяют решать более широкий круг задач. В зависимости от типа профиля они применяются как в рабочих, так и в деформационных швах.
То есть поставить обычный бентонитовый шнур вместо шпонки в деформационный шов только потому, что так дешевле и проще, – далеко не всегда допустимое решение.
Где удобнее бентонитовый шнур
У шнура есть серьезное преимущество – сравнительно простой монтаж.
Предположим, фундаментная плита уже забетонирована. Перед устройством стены поверхность очищают, размечают место установки профиля, закрепляют его клеем или механическим способом и после этого выполняют следующую заливку.
Не нужно выставлять достаточно широкую ленту в арматурном каркасе и следить, чтобы половина профиля оказалась в одном бетонном участке, а другая – в следующем.
Поэтому для обычных рабочих швов бентонитовая гидроизоляция часто оказывается очень удобным решением.
Особенно полезно это на участках со сложной геометрией. Гибкий профиль можно проложить вокруг трубы, по контуру примыкания или там, где установка массивной шпонки создает дополнительные сложности.
Но есть условие: шнур должен быть полностью заключен в бетоне и иметь достаточный защитный слой.
Когда преимущество у гидрошпонки
Гидрошпонка особенно хорошо показывает себя там, где к гидроизоляционному узлу предъявляются повышенные требования.
Например, речь идет о подземном сооружении с постоянным воздействием грунтовых вод. Или о резервуаре, бассейне, очистном сооружении. Или о деформационном шве, части которого должны свободно перемещаться относительно друг друга.
Здесь правильно подобранная шпонка обеспечивает контролируемую и заранее рассчитанную гидроизоляцию.
Еще одно преимущество – возможность подобрать профиль непосредственно под характер шва. Есть внутренние и наружные гидрошпонки, варианты для рабочих и деформационных соединений, конструкции с центральной деформационной зоной и другими особенностями.
Правда, монтаж становится требовательнее.
Шпонку нужно правильно закрепить в арматурном каркасе, не перекрутить, не сместить во время заливки и качественно забетонировать вокруг нее конструкцию. Если рядом останутся раковины и пустоты, даже дорогой материал не спасет ситуацию.
Что проще монтировать
В большинстве стандартных случаев – бентонитовый шнур.
Он компактный, не занимает много места и сравнительно легко крепится к затвердевшему бетону. Поэтому рабочим обычно проще установить несколько десятков метров профиля, чем выставлять полноценную гидрошпонку.
Но простота иногда играет злую шутку.
Шнур могут закрепить слишком близко к краю, оставить зазоры между отдельными отрезками или вообще положить без нормальной фиксации. Во время бетонирования его сдвигает смесью – и непрерывность гидроизоляционного контура нарушается.
Так что «легко монтировать» совершенно не означает «можно монтировать как угодно».
Чего боится бентонит
Один из главных нюансов – преждевременное намокание.
Представим: профиль закрепили на фундаментной плите в пятницу, стены планируют заливать в понедельник, а все выходные идет дождь.
Если материал не защитили, он может начать разбухать еще до бетонирования. Для некоторых систем такое предварительное намокание становится серьезной проблемой.
Поэтому смонтированный профиль нужно защищать от осадков и стоячей воды, а сроки между его установкой и заливкой желательно минимизировать.
У обычной ПВХ-гидрошпонки такой проблемы нет – от дождя она не увеличится в размерах. Зато ее гораздо легче случайно повредить при арматурных и бетонных работах.
У каждого решения, как видим, свои слабые места.
Что надежнее при высоком давлении воды
Здесь нельзя дать ответ исключительно по названию материала.
Надежность зависит от конкретной системы, размеров профиля, качества бетона, конструкции шва, монтажа и расчетного давления воды.
Тем не менее на ответственных гидротехнических и подземных конструкциях гидрошпонки часто становятся основным элементом защиты шва. Они изначально проектируются как физический барьер и могут подбираться с учетом ожидаемых перемещений конструкции.
Бентонитовые профили при этом тоже могут использоваться – например, в качестве дополнительной линии защиты.
На практике довольно распространен именно комплексный подход: основной барьер создается гидрошпонкой, а бентонитовый или другой гидрофильный профиль добавляет дополнительную страховку рабочего шва.
А можно использовать оба материала сразу?
Да, и на ответственных объектах это вполне логичное решение.
Одна система не обязательно исключает другую.
Например, гидрошпонка формирует основной водонепроницаемый контур внутри бетонной конструкции, а гидрофильный шнур устанавливается дополнительной линией. Если вода каким-то образом преодолеет первый барьер, дальше ее встретит второй.
Конечно, просто устанавливать побольше разных материалов «на всякий случай» тоже не стоит. Положение каждого элемента, защитные слои и расстояния между ними должны быть предусмотрены конструкцией узла.
Иначе вместо повышения надежности можно получить сложный монтаж и плохо уплотненный бетон.
Что дешевле
Если сравнивать только стоимость самого материала и трудоемкость монтажа, бентонитовый шнур нередко оказывается экономичнее.
Но считать гидроизоляцию только по цене погонного метра – не лучший подход.
Допустим, удалось немного сэкономить на строительстве подземной части здания, а через год рабочий или деформационный шов начал протекать. Найти точное место поступления воды внутри железобетонной стены бывает непросто. Дальше появляются инъектирование, ремонтные составы, вскрытие отделки и другие расходы.
Поэтому правильный вопрос звучит не «что дешевле купить», а «какая система подходит именно для этого узла».
Как сделать выбор
Можно ориентироваться на простой принцип.
Для стандартного неподвижного рабочего шва бетонирования бентонитовый шнур часто является удобным и рациональным решением.
Если необходимо герметизировать деформационный шов, воспринимать значительные перемещения или обеспечить гидроизоляцию ответственного сооружения при серьезном воздействии воды, стоит рассматривать подходящую гидрошпонку.
При повышенных требованиях к надежности могут применяться сразу несколько уровней защиты.
При выборе нужно учитывать:
- тип шва – рабочий он или деформационный;
- расчетное давление воды;
- возможные перемещения конструкции;
- толщину бетонных элементов;
- химический состав контактирующей жидкости;
- условия проведения монтажа;
- требования проектной документации.
Именно эти параметры должны определять решение, а не только стоимость материала.
Так что же в итоге лучше?
Победителя в споре «бентонитовый шнур против гидрошпонки» на самом деле нет.
Это разные инструменты.
Бентонитовый шнур ценят за компактность, удобный монтаж и способность самостоятельно уплотнять рабочий шов при появлении воды. Для многих стандартных монолитных конструкций этого вполне достаточно.
Гидрошпонка сложнее в установке, зато позволяет решать более серьезные задачи, включая гидроизоляцию деформационных соединений и ответственных подземных сооружений.
Поэтому выбирать стоит не самый дорогой и не самый популярный материал. Правильнее сначала понять, как именно будет работать конкретный шов, сможет ли он перемещаться, какое давление воды ожидается и насколько критичной будет возможная протечка.
После этого выбор между бентонитовым шнуром и гидрошпонкой обычно становится гораздо очевиднее.
