Инжекторные системы в гидроизоляции – это своего рода страховка, которую закладывают в конструкцию еще на этапе строительства. Пока шов остается герметичным, система практически никак себя не проявляет. Но если через несколько лет появляется протечка, именно она позволяет подать ремонтный состав внутрь проблемного участка без масштабного вскрытия бетона.
Звучит удобно, и так оно и есть. Правда, только при одном условии: инъекционный шланг изначально установлен правильно. Если при бетонировании его пережало, порвало или залило цементным молочком, воспользоваться системой потом будет сложно или вообще невозможно.
Разберемся, как устроены инжекторные системы и на что обратить внимание при монтаже.
Что представляет собой инжекторная система
Обычно речь идет о специальном перфорированном или микропористом шланге, который укладывается вдоль рабочего шва бетонирования.
Шланг соединяется с выводными трубками или инъекционными портами. После бетонирования основная его часть остается внутри конструкции, а концы выводятся в доступное место.
Если в дальнейшем шов начинает пропускать воду, через эти выводы под давлением подают инъекционный материал. Состав распространяется по системе, выходит через отверстия шланга и заполняет пустоты, трещины и водопроводящие каналы в зоне шва.
По сути, строители заранее оставляют возможность добраться до потенциально проблемного места, не разбирая конструкцию.
Где чаще всего устанавливают инжекторные шланги
Основная область применения – рабочие швы монолитного железобетона.
Классический пример: сначала выполняется фундаментная плита, затем на ней бетонируются стены. Соединение двух этапов заливки становится потенциально слабым местом с точки зрения гидроизоляции.
Инъекционный шланг размещают вдоль этого соединения.
Системы также применяют в подземных паркингах, тоннелях, резервуарах, подвалах, очистных сооружениях и других объектах, где устранить будущую протечку с наружной стороны конструкции будет сложно.
На ответственных объектах инжекторная система нередко используется совместно с гидрошпонкой или набухающим профилем. Получается дополнительный уровень защиты: сначала работают основные гидроизоляционные элементы, а возможность инъектирования остается резервным вариантом ремонта.
Монтаж начинается с подготовки поверхности
Перед укладкой шланга нужно подготовить бетонное основание.
Поверхность рабочего шва очищают от грязи, пыли, цементного молочка и слабых частиц бетона. Крупные наплывы желательно убрать, а выраженные раковины – отремонтировать.
Почему это важно?
Шланг должен лежать достаточно плотно и ровно. Если под ним находятся крупные выступы или пустоты, положение системы становится непредсказуемым. Во время последующего бетонирования такой участок может сместиться или повредиться.
Особого блеска и идеально гладкой поверхности здесь не требуется. Но основание должно быть прочным и подготовленным к надежной фиксации.
Как располагают инъекционный шланг
Положение системы определяется проектом и инструкцией производителя.
Обычно шланг прокладывают вдоль рабочего шва таким образом, чтобы после бетонирования вокруг него оставался достаточный слой бетона.
Устанавливать его вплотную к наружной поверхности конструкции не следует. Система должна находиться непосредственно в зоне, через которую потенциально может двигаться вода.
При этом нельзя хаотично менять положение шланга по длине: сегодня он идет по центру, через метр уходит к краю, затем возвращается обратно. Чем аккуратнее выдержана линия, тем понятнее будет работа системы при последующем инъектировании.
На сложных участках маршрут продумывается заранее, особенно возле углов, пересечений и проходок.

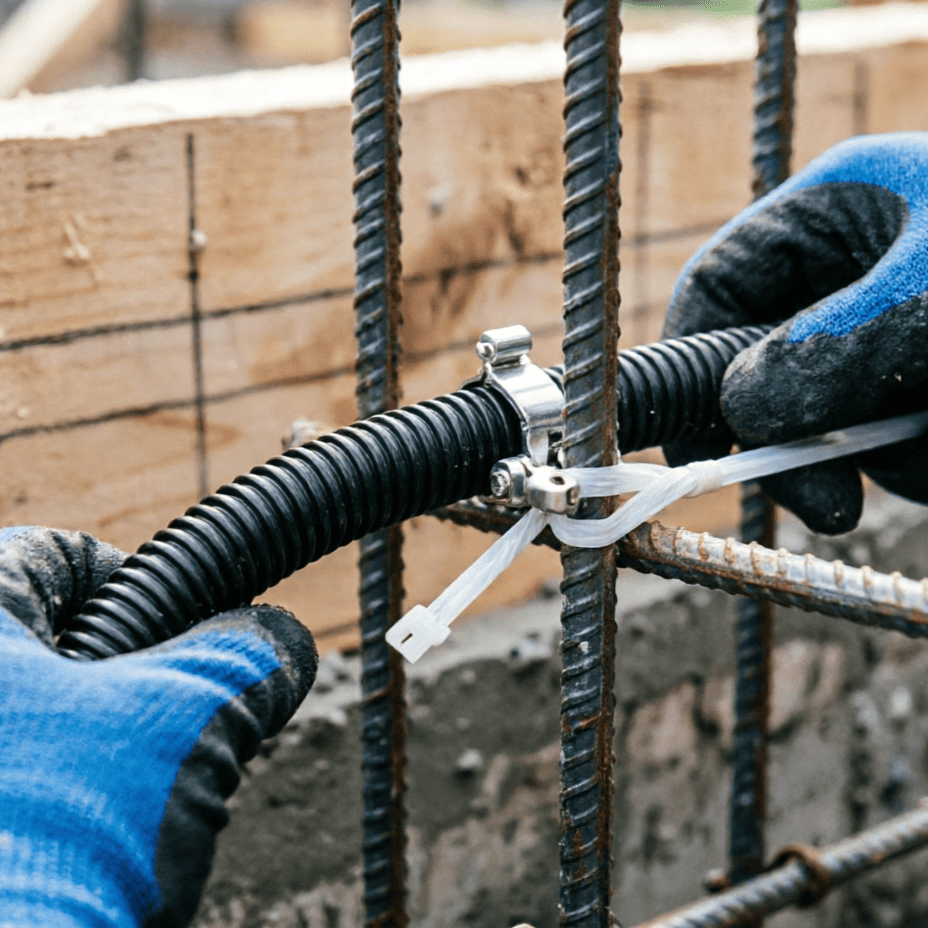

Чем крепят систему
После разметки шланг необходимо надежно зафиксировать.
Для этого используются специальные крепежные элементы, клипсы, хомуты или другие предусмотренные системой фиксаторы.
Крепление должно удерживать шланг во время бетонирования, но не пережимать его.
Это довольно важная деталь.
Если крепеж затянуть слишком сильно и деформировать канал, инъекционный состав в дальнейшем просто не сможет пройти через этот участок. Внешне после бетонирования проблему уже не увидишь.
Шаг крепления выбирается таким, чтобы шланг плотно прилегал к основанию и не образовывал больших свободных петель.
Почему нельзя оставлять шланг незакрепленным
Иногда кажется, что тяжелый бетон все равно прижмет систему к основанию. Значит, можно просто разложить шланг и заливать.
На практике свежая бетонная смесь легко его сдвигает.
При подаче смеси шланг может всплыть, отойти от рабочего шва, завернуться или попасть ближе к поверхности. После этого он уже будет находиться не там, где требовалось проектом.
Особенно сильное воздействие возникает при работе глубинного вибратора.
Поэтому надежная фиксация – не перестраховка, а обязательная часть технологии.
Что делать с концами шланга
Для последующего использования системы необходим доступ к ее концам.
Основной инъекционный участок соединяют с выводными трубками. Их выводят в место, куда можно будет добраться после завершения бетонирования.
Например, это может быть внутренняя поверхность стены технического помещения.
Концы маркируют и надежно защищают.
Очень неприятная ситуация возникает, когда через несколько лет понадобилось выполнить инъектирование, а никто уже не понимает, какой вывод относится к какому участку шва.
Поэтому маркировка должна быть понятной и желательно отражаться в исполнительной документации.
Почему систему делят на отдельные участки
Один бесконечный инъекционный шланг по всему периметру здания – не лучшая идея.
Систему обычно разделяют на отдельные контуры определенной длины. Каждый участок имеет собственные выводы.
Причина простая: чем длиннее контур, тем сложнее контролировать распространение материала во время инъектирования.
Если проблема возникла на участке длиной несколько метров, удобнее работать именно с ним, а не пытаться прокачивать состав через десятки метров шланга.
Допустимая длина одного контура зависит от конкретной системы и обязательно уточняется по технической документации производителя.
Как соединяют отдельные элементы
Соединения должны оставаться герметичными и обеспечивать свободное прохождение инъекционного состава.
Шланг нельзя произвольно наращивать любыми подходящими по диаметру трубками.
Для переходов, соединений и выводов используются элементы, предусмотренные конкретной системой.
Перед бетонированием желательно проверить весь маршрут: нет ли перегибов, пережатых мест, разрывов и ненадежных соединений.
После заливки исправить такую ошибку будет значительно сложнее.
Самый ответственный момент – бетонирование
Можно идеально разложить систему и испортить все за несколько минут во время подачи бетона.
Шланг нельзя повреждать вибратором, арматурой или другим инструментом. Рабочие должны знать, где именно проходит система.
Бетон вокруг шланга тщательно уплотняется, поскольку крупные раковины возле рабочего шва сами по себе становятся каналами для воды.
В то же время вибратор не следует постоянно прижимать непосредственно к инъекционному элементу.
После завершения заливки выводы системы должны остаться доступными и неповрежденными.
Проверка перед заливкой
Лучшее время найти ошибку – пока бетон еще не приехал.
Перед бетонированием проверяют весь смонтированный контур.
Нужно убедиться, что шланг находится в предусмотренном месте, надежно закреплен, нигде не пережат и не поврежден. Проверяются соединения и выводные трубки.
Для некоторых типов систем производитель предусматривает дополнительные методы контроля проходимости каналов.
Главное правило здесь простое: после заливки бетон скроет практически все. Поэтому любые сомнения лучше устранить заранее.
Когда выполняется инъектирование
Сам факт установки системы не означает, что сразу после бетонирования в нее обязательно нужно что-то закачивать.
Часто инъекционный шланг остается резервным.
Если рабочий шов герметичен, система просто находится внутри конструкции и ждет своего часа. Возможно, он вообще никогда не наступит.
Если появляется протечка, специалисты определяют проблемный контур и через выводы нагнетают подходящий инъекционный материал.
В зависимости от задачи применяются полиуретановые, акрилатные, эпоксидные и другие составы.
Выбор зависит от характера дефекта, наличия активной воды, ширины пустот и требуемого результата.
Одноразовые и многоразовые системы
Инъекционные шланги отличаются не только диаметром и конструкцией.
Некоторые предназначены фактически для одного полноценного цикла заполнения. Другие системы допускают очистку или промывку и повторное инъектирование.
Второй вариант интересен для объектов, где существует вероятность повторного движения конструкции или появления новых водопроводящих каналов.
Но возможность повторного использования нельзя определять на глаз.
Она зависит от конструкции конкретного шланга и типа применяемого инъекционного материала.
Основные ошибки при установке
Большинство проблем с инжекторными системами появляется еще до того, как ими впервые пытаются воспользоваться.
Чаще всего встречаются такие ошибки:
- шланг плохо закреплен и сместился при бетонировании;
- система пережата крепежом;
- оставлены резкие перегибы;
- повреждены выводные трубки;
- слишком длинный участок сделан одним контуром;
- выводы спрятаны под отделкой или бетоном;
- отсутствует маркировка;
- система повреждена вибратором;
- вокруг шланга остались крупные раковины в бетоне.
Отдельная проблема – использование компонентов от разных систем без проверки их совместимости.
Экономия на нескольких соединительных элементах может обернуться полной неработоспособностью скрытого внутри бетона контура.
Инъекционный шланг не заменяет всю гидроизоляцию
Иногда такую систему воспринимают как универсальное решение: мол, поставим шланг, а если что-нибудь потечет – потом закачаем смолу.
Подход сомнительный.
Инъекционная система лучше всего работает как часть продуманного гидроизоляционного узла. Вместе с ней могут применяться гидрошпонки, набухающие профили, наружные мембраны и другие материалы.
То есть задача не в том, чтобы заранее согласиться с будущей протечкой, а в том, чтобы создать несколько уровней защиты и оставить возможность локального ремонта.
Почему правильный монтаж так важен
Главное преимущество инжекторной системы проявляется не в день установки, а спустя годы.
Пока конструкция открыта, провести шланг вдоль рабочего шва довольно просто. После завершения строительства это место может находиться за толстой железобетонной стеной, слоем грунта или готовой отделкой.
И тогда заранее выведенный инъекционный контур становится действительно полезным.
Но воспользоваться им получится только в том случае, если при строительстве шланг правильно уложили, закрепили, защитили от повреждений и сохранили доступ к выводам.
Поэтому установка инжекторной системы – это тот случай, когда аккуратность на этапе монтажа напрямую определяет возможность ремонта через пять, десять или двадцать лет.
