Швы относятся к наиболее ответственным участкам бетонных сооружений с точки зрения гидроизоляции. Даже качественный бетон не гарантирует полной водонепроницаемости места соединения отдельных частей конструкции.
Одним из способов защиты таких участков является установка гидрошпонки.
Зачем герметизировать бетонные швы
Рабочие швы возникают при поэтапном бетонировании. Например, сначала может заливаться фундаментная плита, а позднее — стены.
Между затвердевшим и новым бетоном формируется граница, которая потенциально становится путём проникновения воды.
Деформационные швы имеют другое назначение. Они позволяют отдельным частям сооружения перемещаться относительно друг друга при температурных изменениях, усадке и других воздействиях.
При этом соединение должно сохранять необходимую степень герметичности.
Как устроена гидрошпонка
Гидрошпонка представляет собой профилированный элемент, геометрия которого рассчитана на установку в определённый строительный узел.
На поверхности изделия могут находиться продольные рёбра, выступы и другие элементы. Они помогают закрепить профиль в бетоне и усложняют путь движения воды.
У моделей для деформационных соединений конструкция может предусматривать специальный участок, позволяющий воспринимать определённые перемещения.
Таким образом, эффективность гидрошпонки определяется одновременно свойствами материала и формой профиля.
Принцип работы
После бетонирования гидрошпонка становится частью герметизируемого узла.
Если вода пытается проникнуть через соединение, профиль создаёт препятствие её прямому движению. Благодаря развитой поверхности и рёбрам значительно усложняется фильтрация вдоль контакта изделия с бетоном.
Именно поэтому ширина и конфигурация гидрошпонки имеют большое значение. Профиль должен соответствовать конструкции и предполагаемым эксплуатационным нагрузкам.
Почему монтаж так важен
Даже качественное изделие не обеспечит ожидаемого результата, если во время бетонирования оно сместилось, деформировалось или было повреждено.

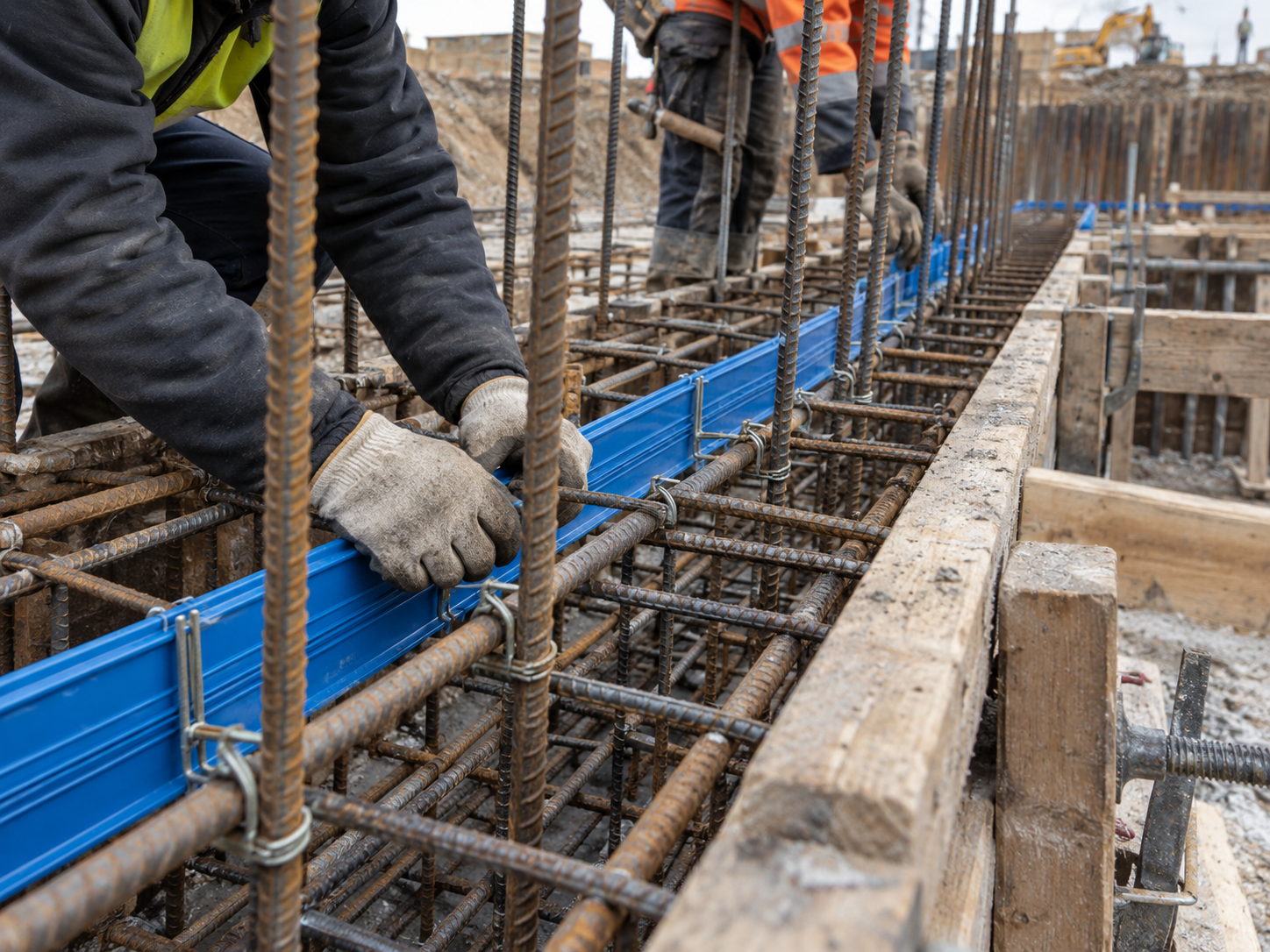

Поэтому перед заливкой гидрошпонку необходимо надёжно закрепить в проектном положении.
Важно следить, чтобы бетонная смесь полноценно заполняла пространство вокруг профиля. Пустоты и раковины рядом с изделием способны стать каналами для проникновения воды.
Особого внимания требуют места соединения отдельных отрезков. Способ соединения определяется материалом гидрошпонки и рекомендациями производителя.
Как выбрать подходящий профиль
Первым критерием является назначение шва. Для рабочего и деформационного соединения могут потребоваться разные конструктивные решения.
Также учитываются размеры бетонного элемента, условия контакта с водой, предполагаемое давление и возможные перемещения.
Имеют значение ширина и форма профиля, материал изготовления и технология монтажа.
На сложных объектах гидрошпонка может применяться совместно с другими элементами системы гидроизоляции.
От чего зависит долговечность
Надёжность шва определяется не только качеством одного изделия. Большое значение имеют характеристики бетона, отсутствие пустот, правильная организация соединения и соблюдение технологии строительства.
Исправлять ошибки после завершения бетонирования значительно сложнее, поскольку большая часть гидрошпонки оказывается внутри конструкции.
Поэтому качество монтажа необходимо контролировать до заливки и непосредственно во время укладки бетонной смеси.
Правильно спроектированная система позволяет сформировать долговечный барьер для воды и существенно повысить надёжность бетонного сооружения.
